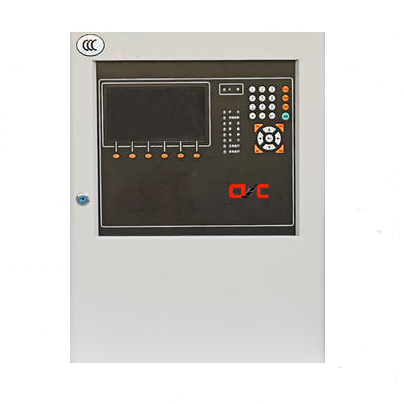

双防区振动电缆报警主机
双防区振动电缆报警主机
双防区振动电缆报警主机
双防区振动电缆报警主机

双防区振动电缆报警主机

产品参数

型号:CVC-VC3000

工作电压:AC220V或DC12V

额定功率:≤20W

防区警戒长度:<=200米

单个主机防区分段:最大128

输出接口:CAN/开关量

振动电缆外径:φ4mm

振动电缆重量:0.035kg/m

环境温度:-40℃~70℃

探测器尺寸:300×200×80mm

防水箱尺寸:500×400×180mm

人机界面:中文液晶显示屏和操作按键

应用场景

适用于易燃易爆及强电磁干扰等场所,如:机场、电站、弹药军火库、机场、高铁等

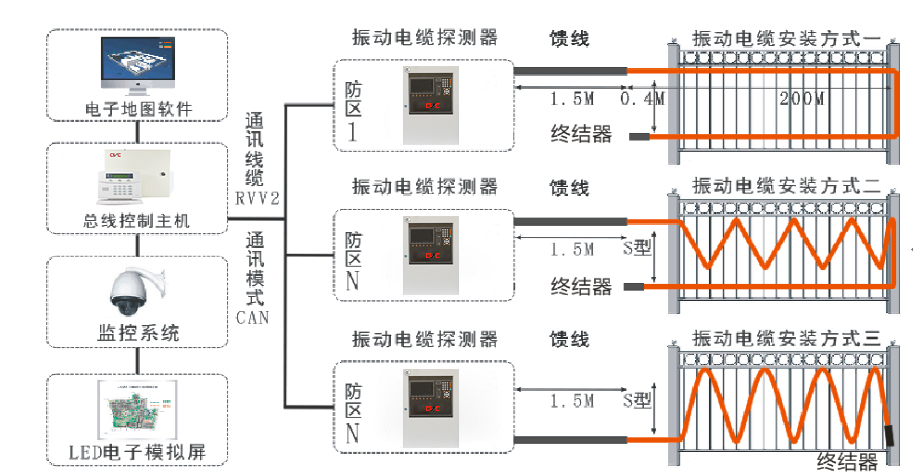

该系统由探测器和一根振动电缆两部分组成。探测器由电源单元、发射电源、接收电源。信号处理单元和检测单元组成。作为探测单元的振动电缆由一根振动电缆绕周界一圈再回来形成双线和其连接的两根馈线组成。馈线每根标称长度为1.5米,振动电缆每防区长度单线可做到400米、双线做到200米。





高分子压敏膜感知到振动信号,并在电缆中传输。在被警戒空间范围内建立传感网络。当入侵者进入警戒区域在摇晃铁栅栏或攀爬过程中破坏振动电缆设置好的扭矩时,这部分分子能量受到扰动,引起接收信号的变化,这个变化的信号经放大处理后被处理单元检测出来,并推动报警指示灯点亮,同时使继电器触点打开,信号输出到控制主机。

系统特点

1、防区无源,系统采用振动电缆作为无源探测,除主机需要供电外,户外整个防区无源化,并能有效避免雷电干扰,特别适用于易燃易爆及强电磁干扰等场所,如:机场、电站、弹药军火库、机场、高铁等。

2、安装方便,探测电缆横向挂式或多种S型安装,也可墙体明装暗装敷设;

3、超大范围,每台主机采用网络通讯架构可无限扩展,真正实现大范围、长周界的整体防范。

4、多种通信,可通过CAN/485/TCP/IP通讯实现远程控制管理;

5、联动兼容,该产品作为物联网的前端设备,配置了多种数据连接端口,可与其它集成平台兼容,实现数据对接,从而达到系统联动。

如:其它报警主机、数字矩阵、DVR、现场声光报警等。

6、软件具备多级登录权限、电子地图功能、视频联动功能(每防区可联动多组视频画面)、视频矩阵功能、报警区域显示功能、接警处理功能、真人发音功能摄像机、嵌入电子地图功能等。

7、使用寿命:整个系统使用寿命长、性能稳定、售后维护成本低廉。

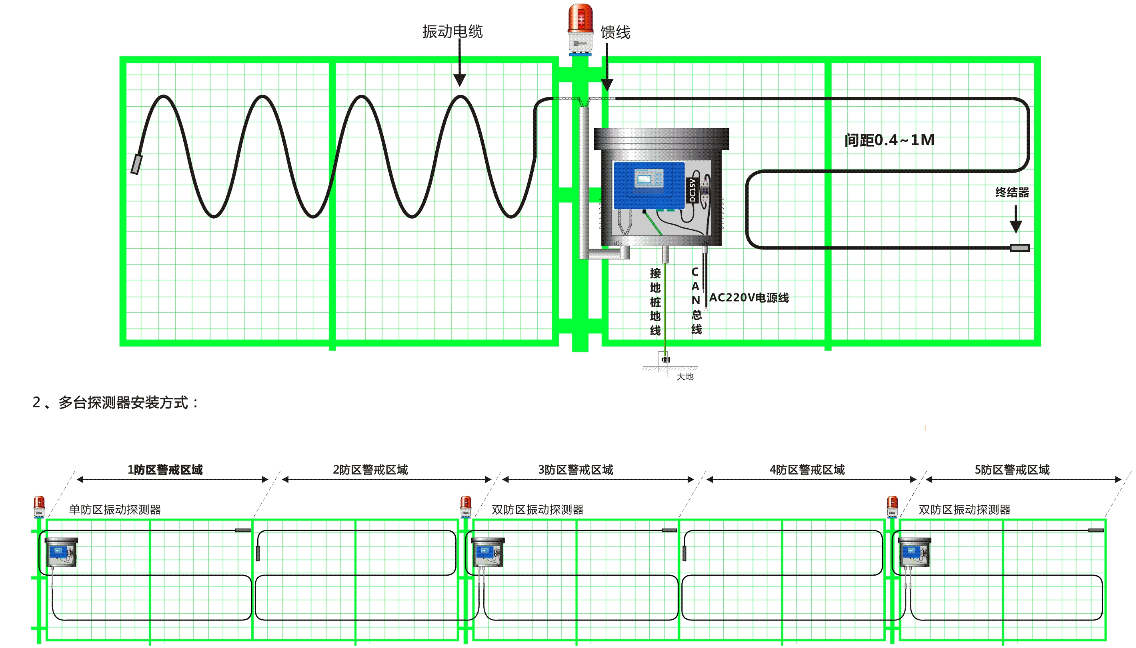

安装示意图:

          1. 单台安装方式:



技术参数

1、  工作电压:AC220V或DC12V

2、  额定功率:≤20W

3、  防区警戒长度:<=200米

4、  单个主机防区分段:最大128

5、  输出接口:CAN/开关量

6、  人机界面:中文液晶显示屏和操作按键

7、  振动电缆外径:φ4mm

8、振动电缆重量:0.035kg/m

9、环境温度:-40℃~70℃

10、探测器尺寸:300×200×80mm

11、防水箱尺寸:500×400×180mm
