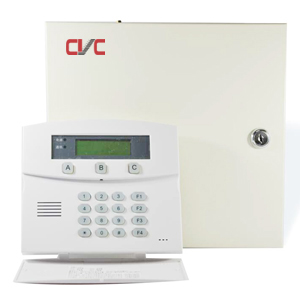

16路总线网络报警主机
16路总线网络报警主机
16路总线网络报警主机
16路总线网络报警主机

16路总线网络报警主机

产品参数

型号:CVC016-DIP

输入电源:AC16.5V

电源输出:DC13.8V  800mA

键盘接口:DC13.8V  800mA

警号接口:DC13.8V  800mA有源喇叭(110dB)

主机耗电:200mA(静态)   750mA(报警状态)

机箱尺寸:350mm x 280mm x 75mm(长x宽x厚)

键盘尺寸:160mm x 95mm x 33mm (长x宽x厚)

系统电流:不超过2.5A

主板自带防区:8个有线防区

扩展报警模块:16个

主机所有防区数目:128个(通过485扩展)

应用场景

作为报警架构控制主机,港口码头、公共广场、轨道交通、企业园区、重要的人流区域、民航机场。

产品功能:
●IP网络接口,与CVC-6000IP网络软件联网使用,也可提供网络接口协议与第三方平台集成使用。
●16路485总线制防盗报警器采用嵌入式系统设计,32位ARM处理器,更快运行速度,超大的容量设计。
●1个专用键盘接口,专用于接键盘、打印机模块、联动控制板等输出设备,报警处理速度加快。
●2个通讯接口,实现了双总线,在不加任何中继器的情况下可以传输2400m。
●16路485总线制防盗报警器可接16个扩展模块,最多可扩展128个防区。
●1路750mA辅助输出;1个带电源的警号接口,最大可提供750mA电流输出。
●1路键盘电源输出,可提供750mA电流输出;所有输出均提供了电子保险丝,实现过流保护。
●1路大电流的开关量输出、2路可编程输出接口,可以方便实现多种事件联动。
●16路485总线制防盗报警器可接入32个键盘,独立操作,汉字界面,设备、防区名可任意更改。
●32个子系统;每个子系统2个自动布撤防工作表,共64个自动布撤防工作表。
●60个时间驱动表,每组时间驱动表可以最多设置执行3个事件(防区布防/撤防、防区旁路/恢复、输出闭合/断开),可以做到无人值守。
●60组密码,11级密码权限,可以实现按系统、子系统、设备、防区独立控制,满足各种控制要求。
●系统支持8个延时防区,用户可根据实际需求进行延时布防、撤防设置。
●多种可编程智能联动,实现电子地图、DVR报警输入、就地报警等功能,每个防区最多支持3个联动输出,支持报警联动、布撤防联动、异常联动等。
●周界防范、紧急求助、酒店服务、火警等应用模式可选,可实现快速配置系统。
●实时打印功能,可以做到报警、所有操作实时打印功能。
●实时时钟带后备电池,掉电后时间正常运行。
●1500条历史记录,1500条操作记录。所有操作都实时存储,方便查询。
●16路485总线制防盗报警器具有自动检测485数据总线故障及总线模块是否正常工作,具有防区掉线提示,故障提示。
●具有电话线故障检测功能,电话线路如有故障可由主机本地报警。
●具有电话线抢线功能,确保报警拨号优先。
●总线制分体式键盘,485传输方式,传输距离可达1200m。
●可以通过键盘直接产生紧急、火警和救护信号 。
●全中文液晶键盘,报警信息一目了然,方便查询各种信息、记录。
●可通过控制键盘、遥控器、电话、中心计算机进行撤/布防。
●可开启或关闭布撤防上报,系统信息上报,在线定时上报等功能。
●可通过电话线与报警中心通过Contact ID协议连接,并可电话通知用户。
●16路485总线制防盗报警器主机内置RS232通信接口,通过DB9串口线可直接与电脑RS232相连,实现电脑配置主机信息和电脑管理主机系统
●本机具有万年历功能,能自动计算并显示大小月、闰年闰月、星期,计时精确,一年走时误差不超过3分钟,不掉电。
●免维护铅蓄电池智能充电控制电路,对电池实时监控,过充、过放、PWM充电控制,使电池寿命最大化。
●专业机型、金属机型、坚固可靠,安装调试、使用、维护简单。

主机所有防区数目:128个(通过485扩展)

主板自带防区:8个有线防区

扩展报警模块:16个

扩增键盘数目:32个

子系统数目:32个

485总线接口数目:2个

存储接警号码:2组

存储用户号码:4组

事件驱动时段:20个

事件驱动数目:60个

存储密码组数:60组

时间驱动表数目:60组  (每组时间驱动表可以支持执行3个事件)

联动输出模块数目:16个  (地址分别为:160、161、162、、、、175)

定时布/撤防时间:64组  (每个子系统支持2个布撤防时间段)

存储报警信息:1500条报警信息、1500条布/撤防信息

进入/退出延时:(000-999秒)自由设置

报警时间:(000-999秒)自由设置

报警响度:≥90dB

分区布防时段:24:00-24:00

事件驱动时段:24:00-24:00

布/撤防方式:无线遥控器、电话、控制键盘,中心计算机、定时

防区类型:0:屏蔽:1:立即、2:24小时、3:火警、4:紧急、5:周界、6:延时

无线接收距离:30—50米(开阔地)

无线接收频率: 315MHz ,学习式自动对码

报警通讯方式:PSTN市话网拨号传输报警信息

报警通讯协议:兼容Contact ID通讯协议

输入电源:AC16.5V

电源输出:DC13.8V  800mA

键盘接口:DC13.8V  800mA

警号接口:DC13.8V  800mA有源喇叭(110dB)

主机耗电:200mA(静态)   750mA(报警状态)

系统电流:不超过2.5A

键盘接口总线长度:不超过1200m(不加中继器)

通讯端口总线长度:2个接口不超过2400m,可通过中继器延长距离

打印功能:有(地址176) 需配上专用打印模块和打印机

直接接电脑:可以

环境温度:-20℃~50℃  相对湿度≤90% 非凝露

机箱尺寸:350mm x 280mm x 75mm(长x宽x厚)

键盘尺寸:160mm x 95mm x 33mm (长x宽x厚)

重量:3.4kg(不含键盘)

安装方式:壁挂式

适用范围:室内
